Produkt-Beschreibung
BeschreibungpDie Kommission

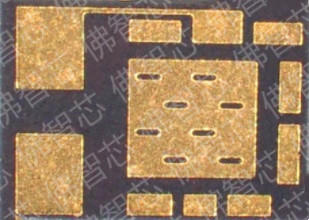

310*320 mm Plattengröße,
Chipgröße: 0,76*0,61 mm;
Packungsgröße: 2,76*1,97 mm;
Verpackungsdicke: 360 mm,
Anwendung: Strommanagement,
Einführung des Prozesses:
Das auftretende Wafer wird mit Cu-Posten (z. B. 50 Mikrometer) gehackt, nach dem Ausdünnen und Würfeln des Wafers werden Chips mit Hüpfen ausgewählt und auf das temporäre Brett gelegt.Die Kompressionsformung wird in die Chips durchgeführtIn der Vergangenheit wurde die Verarbeitung von geformten Platten durch die Verarbeitung von PVD- und LDI- und Halbadditivverfahren fortgesetzt.TMV wird für die Verbindung der oberen und unteren Schicht aufgebautSchließlich wird die Oberflächenbehandlung für den endgültigen Prozess hergestellt.Es gibt einige Vielfalt und Änderungen auf dem Prozess, wenn die Kunden wollen, um ihre Produkte auf der Grundlage der Produktanforderungen anpassen.
Anwendungen:
Strommanagement
Wettbewerbsvorteil:
1,Niedriger elektrischer Widerstand, z. B. 0.1,0.2 Mohm
2,Niedriger Stromverbrauch
3,Hocheffiziente Wärmeverteilung
4,Dünnverpackung
5,Niedriger Preis
